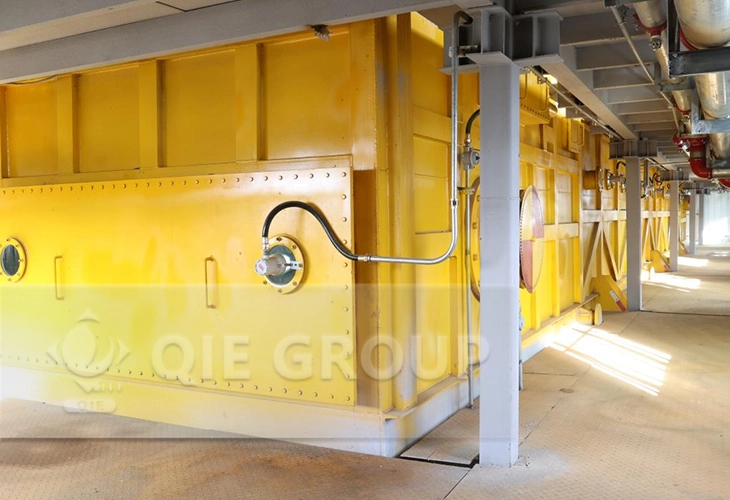

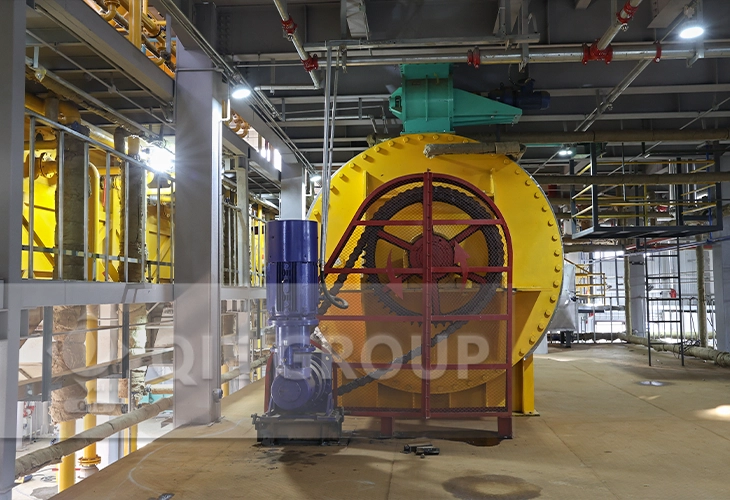

1. Экстракция растворителем

Подготовленные хлопья погружаются в растворитель (гексан) в герметичном экстракторе. Растворитель извлекает масло из твердых веществ, производя мицеллу (масло + растворитель) и смоченный растворителем жмых.

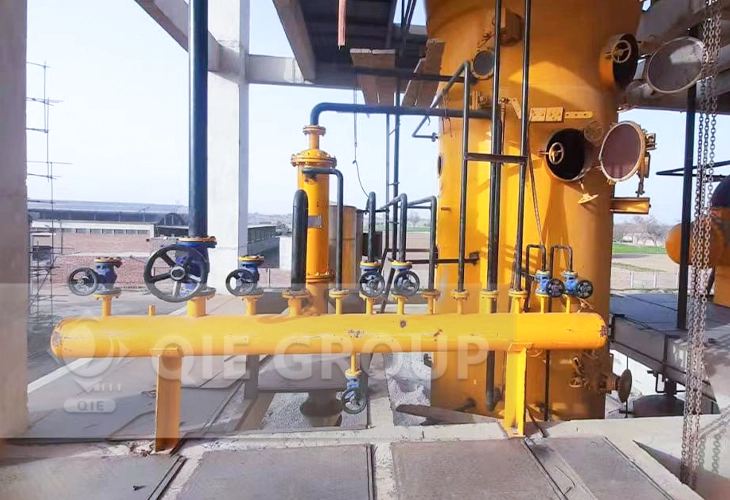

2. Десольвентизация жмыха в DTDC

Смоченный жмых поступает в DTDC, где прямой и непрямой пар удаляют остаточный растворитель. Пар испаряет растворитель, одновременно осушая и охлаждая жмых для безопасного хранения.

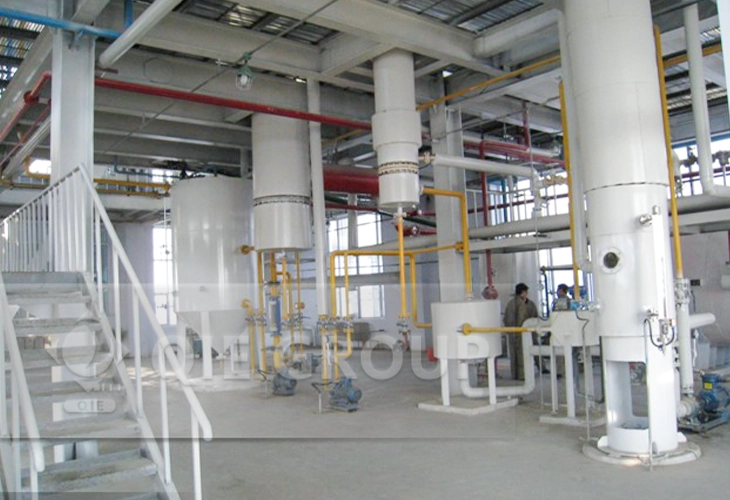

3. Система испарения

Мисцелла проходит через испарители, где непрямой нагрев испаряет растворитель. Испарители с поднимающейся пленкой концентрируют мисцеллу, удаляя большую часть растворителя из сырого масла.

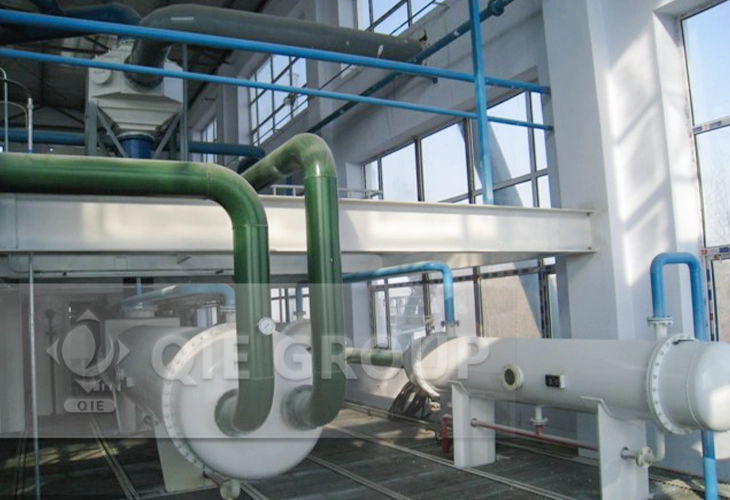

4. Рекуперация растворителя

Н-гексан, испаренный в каждой секции, возвращается в резервуар для растворителя через конденсатор. Неконденсированный газ поступает в выпускной конденсатор, где большая часть неконденсированного н-гексана конденсируется.
